电致伸缩车削装置
应用范围:加工薄壁件、难加工材质,如:耐热钢、钛合金、镍、铌、锶等稀有金属。
立即订购
全国统一服务热线: 0379-60691676
电致伸缩车削装置—详情介绍

致伸缩车削装置——简介

     电致伸缩车削,是指使车刀以振动频率20KHz到150KHz和小振幅沿切削方向进行的车削。利用这种切削,在普通车床上使超精密加工成为现实,实现以车代磨。


致伸缩车削装置——组成

     控制箱、电致伸缩车削装置、刀具、连接线缆。


致伸缩车削装置——优点

    1.切削力降低:电致伸缩车削从微观上看是一种脉冲切削,刀具在一个振动周期中的有效切削时间很短,一个振动周期内大部分时间刀具与切屑分离,所以其平均切削力远小于相同切削参数时的普通车削,约为普通车削时切削力的三分之一到十分之一。
    2.加工精度提高:由于电致伸缩车削是一种脉冲切削,刀具与工件分离,所以没有普通车削时的"让刀"现象,即每个切削瞬间刀刃所处的位置保持不变,从而提高了加工精度。即使在只有小于0.01mm的微小吃刀深度,也能按预定的切削深度进行精密加工。
    3
.切削温度保持室温状态:同样基于电致伸缩车削是脉冲切削的原因,刀具不与工件和切削摩擦,车削时产生的热量大大减少。

    4.粗糙度明显降低,可以达到理论表面粗糙度。
    5.工件不产生变形,没有毛刺。
    6.不产生积屑瘤。
    7.被加工零件的"刚性化",可以轻松车削细长杆、薄壁件等难加工工件。
    8.加工过程稳定,有效消除颤振。
    9.切削液的冷却、润滑作用提高。
   10.刀具寿命提高。
   11.工件耐磨性提高。
   12.工件耐腐蚀性提高。


致伸缩车削装置——应用范围

   由电致伸缩车削优点可知,可广泛应用于:

   1.加工难加工材料。耐热钢、钛合金、恒弹性合金、高温合金、不锈钢、冷硬铸铁、锶、铌、镍,这些都是普通车削很难加工或根本无法加工的。
   2.加工淬硬钢零件。用硬质合金刀片可以很方便的加工硬度达HRC60以上的淬硬钢零件,并能得到很高的加工精度和表面质量。
   3.成型车削。利用成型车刀加工外球面、过度圆弧、锥面等各种几何表面。
   4.细长杆件及薄壁件加工。
   5.超精密加工。

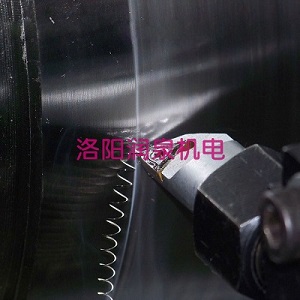

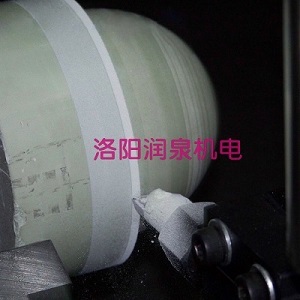

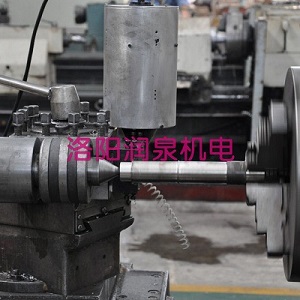

致伸缩车削装置——加工案例


d41d8cd98f00b204e9800998ecf8427e5         d41d8cd98f00b204e9800998ecf8427e2         d41d8cd98f00b204e9800998ecf8427e6


阀门行业
阀门行业

阀杆、阀芯、阀门密封面、低温阀腔体、阀门腔体台阶孔、锥面等应用,二次装夹无需找正,一次加工粗糙度Ra0.1微米以下。

液压行业
液压行业

活塞杆、液压缸、工作缸、低压缸、六面顶压机铰链梁,镜面效果清晰可见,增加表面耐磨性、耐腐蚀性、提高工件寿命。

小内孔加工领域
小内孔加工领域

小内孔加工5毫米以上,有效解决小内孔粗糙度难题。

矿山机械行业
矿山机械行业

大型水泥矿山机械、外圆内孔应用,使用简单方便,节省人力物力,加工效率高、效果好,粗糙度由Ra6.3微米降低至Ra0.2微米。

应用案例
